増設取水口

【最大水深50mの仮締め切り工法】

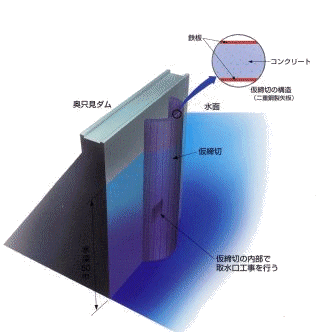

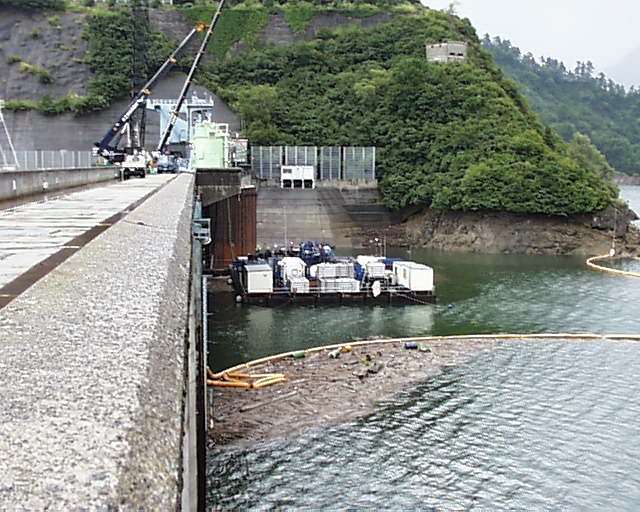

　奥只見ダムに水を満々と湛えた状態で，ダム上流面に巨大な半円筒型の仮締切（高さ約50m，直径約16m）を設置し，その内側の水を排除して取水口の増設工事を行います。
　仮締切には，外側から水深50mに相当する水圧が作用するため，これに耐えられる構造として，鉄板と鉄板の間にコンクリートを詰めたサンドイッチ状の二重鋼製矢板を採用しています。
＜奥只見発電所・大鳥発電所　増設工事のご案内　パンフレットより＞
